Cách Âm Phòng Máy Phát Điện
Tiêu Chuẩn Kỹ Thuật, Cấu Tạo Chi Tiết & Thi Công Trọn Gói 2026
Cách âm phòng máy phát điện là hạng mục kỹ thuật không thể bỏ qua khi đầu tư hệ thống điện dự phòng công nghiệp — đặc biệt với các công trình nằm trong hoặc gần khu dân cư, tòa nhà văn phòng, bệnh viện và trường học. Một tổ máy phát điện diesel 500 kW khi vận hành phát ra mức ồn từ 95–110 dB(A) ngay tại thân máy — tương đương tiếng ồn của máy cưa công nghiệp hay máy bay phản lực đang cất cánh ở khoảng cách gần. Nếu không có hệ thống cách âm phòng máy đạt chuẩn, mức ồn này lan truyền ra môi trường xung quanh vượt xa ngưỡng cho phép của QCVN 26:2010/BTNMT, dẫn đến tranh chấp hàng xóm, vi phạm môi trường và rủi ro pháp lý cho doanh nghiệp.
Bài viết này trình bày đầy đủ các cơ sở pháp lý, nguyên lý vật lý âm học, cấu tạo chi tiết từng lớp tường–trần–sàn, hệ thống giảm thanh đường gió và lựa chọn giữa phòng cách âm và vỏ cách âm (canopy) — được biên soạn từ kinh nghiệm thực tế thi công phòng máy tại TP.HCM và các khu vực lân cận của kỹ sư Minh Thành Power.
🔔 Cần tư vấn cách âm phòng máy phát điện? Gọi 1900 98 99 02 — kỹ sư đo mức ồn thực tế, thiết kế phòng máy đạt chuẩn QCVN 26, báo giá trọn gói trong 24 giờ.
1. Ngưỡng Ồn Pháp Lý Và Bài Toán Cách Âm Phòng Máy Phát Điện
Trước khi tính toán kỹ thuật, kỹ sư phải xác định mục tiêu giảm ồn cụ thể dựa trên vị trí lắp đặt và quy định pháp lý áp dụng. Theo QCVN 26:2010/BTNMT, giới hạn tiếng ồn tối đa tại ranh giới khu vực gồm:
| Khu Vực | Ban Ngày (6h–21h) | Ban Đêm (21h–6h) |
|---|---|---|
| Khu vực đặc biệt (bệnh viện, trường học) | 55 dB(A) | 45 dB(A) |
| Khu vực thông thường (dân cư, khách sạn) | 70 dB(A) | 55 dB(A) |
Bài toán ngược từ quy chuẩn: Máy phát điện công nghiệp phát ra 100 dB(A). Công trình nằm cạnh khu dân cư → ngưỡng cho phép ban đêm là 55 dB(A). Vậy hệ thống cách âm phòng máy phát điện phải đạt mức giảm ồn tối thiểu 45 dB(A) — đây là chỉ tiêu thiết kế, không phải con số ước tính.
Lưu ý quan trọng về QCVN 26:2025/BNNMT (phiên bản mới đang trong quá trình áp dụng): quy chuẩn mới phân loại chi tiết hơn thành 5 khu vực với 3 khung giờ (ngày/tối/đêm). Khu vực B (nhà ở) yêu cầu ≤55/50/45 dB(A); Khu vực A (bệnh viện, trường học) yêu cầu ≤50/45/40 dB(A) — nghiêm ngặt hơn quy chuẩn 2010. Doanh nghiệp đang lập dự án mới cần tính đến phiên bản quy chuẩn này ngay từ bước thiết kế.
2. Hai Cơ Chế Âm Học Khác Nhau Trong Cách Âm Phòng Máy
2.1 Cách Âm (Sound Insulation) — Ngăn Tiếng Ồn Lan Ra Ngoài
Cách âm là khả năng ngăn âm thanh truyền qua cấu kiện xây dựng (tường, trần, sàn) từ phòng máy ra ngoài. Chỉ số đánh giá là STC (Sound Transmission Class) theo ASTM E413 — STC càng cao, tường càng cách âm tốt. Tường gạch đặc 220mm đạt khoảng STC 45–50; tường đôi có khoang không khí và vật liệu tiêu âm bên trong đạt STC 55–65.
Nguyên tắc quan trọng từ thực tế: Một lỗ hở 5% diện tích trên tường có STC 40 có thể làm mức cách âm thực tế giảm xuống chỉ còn STC 13. Đây là lý do tại sao tất cả các khe hở — mạch vữa, xuyên ống kỹ thuật, khe cửa — đều phải được bịt kín hoàn toàn bằng vật liệu chuyên dụng. Thiếu một khe nhỏ, cả hệ thống cách âm phòng máy phát điện bị vô hiệu hóa.
2.2 Tiêu Âm (Sound Absorption) — Hấp Thụ Âm Bên Trong Phòng
Tiêu âm là khả năng vật liệu hấp thụ năng lượng âm thanh thay vì phản xạ lại. Chỉ số đánh giá là NRC (Noise Reduction Coefficient) từ 0 đến 1. Vữa trát thông thường có NRC ≈ 0,05 (phản xạ 95% âm thanh). Bông khoáng hoặc foam tiêu âm có NRC 0,75–0,95 (hấp thụ 75–95%). Lớp tiêu âm bên trong phòng máy giảm hiệu ứng cộng hưởng, ngăn âm thanh “dội” lại và khuếch đại — làm giảm mức ồn tổng trong phòng từ 5–10 dB(A) trước khi âm đi đến tường cách âm.
Cách âm phòng máy phát điện hiệu quả phải phối hợp cả hai cơ chế: lớp tiêu âm bên trong hấp thụ năng lượng âm, lớp cách âm bên ngoài ngăn phần còn lại xuyên ra môi trường.
3. Cấu Tạo Chi Tiết Tường – Trần – Sàn Phòng Máy Phát Điện Đạt Chuẩn
3.1 Tường Cách Âm
Cấu tạo tường đạt chuẩn cách âm phòng máy phát điện gồm 3 lớp từ trong ra ngoài:
- Lớp 1 — Tiêu âm (phía trong phòng máy): Bông khoáng (mineral wool/rockwool) hoặc bông thủy tinh tỷ trọng 48–80 kg/m³, dày 50–100mm — NRC 0,80–0,95. Đây là lớp hấp thụ âm, không có tác dụng ngăn âm xuyên qua. Phủ bề mặt bằng tôn đục lỗ hoặc vải chống cháy để bảo vệ vật liệu tiêu âm khỏi dầu nhớt và bụi cơ khí.
- Lớp 2 — Khối lượng (mass layer): Gạch đặc dày ≥220mm (khuyến nghị 300mm với máy trên 500 kW) hoặc panel cách âm thép + lõi bông khoáng dày 100mm. Khối lượng càng lớn, khả năng cản âm càng cao — đây là nguyên lý “Mass Law” trong âm học kiến trúc.
- Lớp 3 — Khoang tách biệt (air gap): Nếu thiết kế cho phép, tường đôi với khoang không khí 50–100mm giữa hai lớp tường tăng thêm 8–12 dB(A) hiệu quả cách âm mà không cần tăng khối lượng — giải pháp kinh tế hơn so với tường dày hơn.
3.2 Trần Tiêu Âm
Trần phòng cách âm máy phát điện đổ bê tông cốt thép dày tối thiểu 150mm — đây là lớp mass chính. Bên dưới lắp thêm trần tiêu âm treo bằng bông khoáng hoặc tấm tiêu âm chuyên dụng, cách trần bê tông 100–200mm để tạo khoang không khí. Toàn bộ khe hở giữa trần tiêu âm và tường phải được bịt kín — khe gió qua trần là điểm rò rỉ âm phổ biến nhất trong phòng máy thiết kế kém.
3.3 Sàn Chống Rung
Tiếng ồn máy phát điện lan truyền qua 2 đường: qua không khí (airborne noise) và qua kết cấu (structure-borne noise). Tường và trần xử lý đường không khí; sàn phải xử lý đường kết cấu. Giải pháp tiêu chuẩn:
- Bệ máy (inertia block): Khối bê tông đúc riêng, khối lượng gấp 1,5–2 lần trọng lượng tổ máy phát điện, tách biệt về mặt kết cấu với sàn công trình.
- Lò xo giảm chấn (spring isolators): Lắp giữa bệ máy và sàn, tần số cộng hưởng thiết kế 3–8 Hz — thấp hơn tần số rung chính của động cơ diesel (thường 16–25 Hz). Lò xo giảm chấn đúng kỹ thuật có thể giảm 85–95% rung động truyền xuống sàn và kết cấu nhà.
- Cao su chống rung (anti-vibration mounts): Giải pháp rẻ hơn lò xo, phù hợp máy phát điện dưới 300 kW vận hành không liên tục.

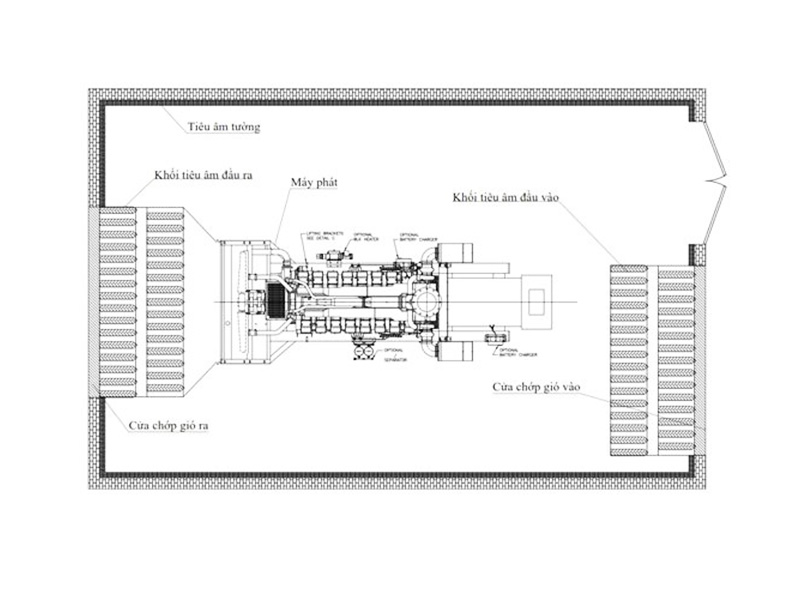

4. Hệ Thống Cách Âm Đường Gió — Điểm Rò Rỉ Tiếng Ồn Quan Trọng Nhất
Tường cách âm phòng máy phát điện có thể đạt STC 60 nhưng nếu cửa gió vào và gió ra không được xử lý tiêu âm, toàn bộ nỗ lực giảm ồn bị vô hiệu hóa — âm thanh thoát ra tự do qua đường gió. Đây là sai lầm phổ biến nhất trong các dự án cách âm phòng máy thiết kế qua loa.

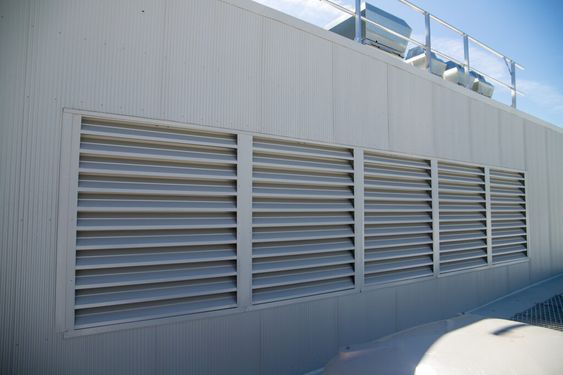

Khối tiêu âm cửa gió vào (Intake Silencer Box): Hộp tiêu âm đặt phía sau louver hút gió tươi — không khí phải đi qua nhiều lớp vật liệu tiêu âm trước khi vào phòng. Cấu tạo: khung thép, bên trong ốp bông khoáng hoặc foam tiêu âm, có tấm chắn zigzag để tăng đường đi của âm thanh. Kích thước tiêu chuẩn: diện tích mặt cắt bằng 1,3–1,5 lần diện tích mặt két nước của máy — đảm bảo không gây cản trở lưu lượng gió tươi. Hiệu quả tiêu âm đạt 15–25 dB(A) tùy chiều sâu hộp.
Khối tiêu âm cửa gió ra (Exhaust Silencer Box): Tương tự hộp gió vào nhưng kích thước diện tích mặt cắt bằng 1,1–1,3 lần diện tích mặt két nước. Nhỏ hơn gió vào để duy trì áp dương trong phòng, ngăn khói và bụi xâm nhập ngược. Phòng máy đặt trong tầng hầm hoặc không có mặt ngoài trực tiếp: bắt buộc lắp thêm bẫy âm (acoustic trap / silencer plenum) tại đầu ra ống gió nóng.
Kết hợp với hệ thống thông gió thoát khói: Cách âm đường gió không thể tách rời khỏi thiết kế hệ thống thông gió thoát khói máy phát điện — hai hệ thống phải được thiết kế đồng thời để đảm bảo vừa đủ lưu lượng gió làm mát vừa không tạo điểm rò rỉ tiếng ồn.

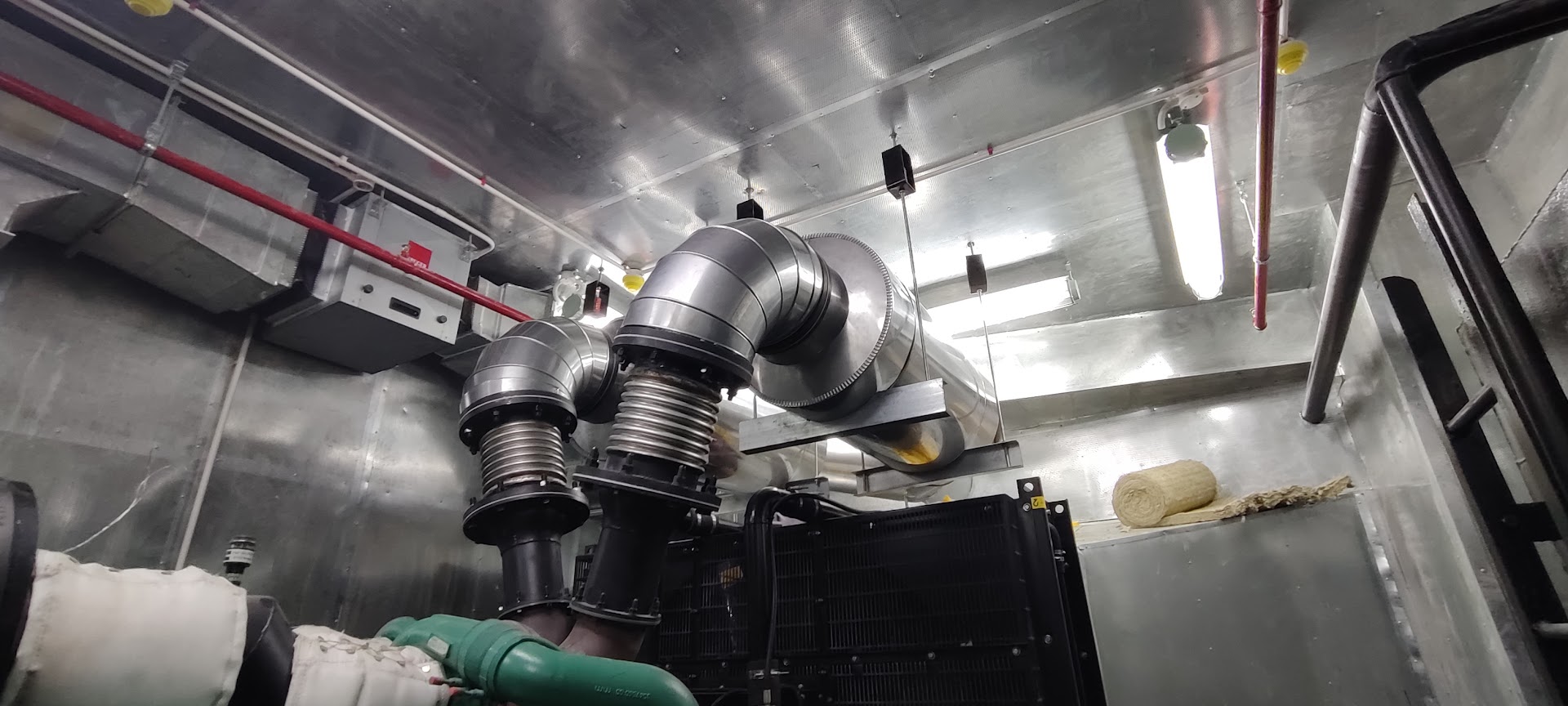

5. Giảm Thanh Ống Xả Khí Thải — Nguồn Ồn Tần Số Thấp
Ống xả khí thải là nguồn phát sinh tiếng ồn tần số thấp (50–500 Hz) — loại tiếng ồn khó xử lý nhất vì tần số thấp có bước sóng dài, xuyên qua tường thông thường dễ dàng hơn tiếng ồn tần số cao. Bộ giảm thanh ống xả máy phát điện công nghiệp phải được thiết kế theo 2 cấp:
Bộ giảm thanh sơ cấp (Reactive Silencer): Hoạt động theo nguyên lý phản xạ âm — âm thanh bị phản xạ ngược lại tại các buồng giãn nở và các bộ phận hình học bên trong. Hiệu quả cao nhất ở dải tần số thấp 100–500 Hz — chính xác là dải tần số chủ đạo của tiếng ồn ống xả diesel. Giảm được 15–20 dB(A) ở dải tần này.
Bộ giảm thanh thứ cấp (Absorptive Silencer): Hoạt động theo nguyên lý hấp thụ âm — vỏ ngoài bằng thép, bên trong chứa bông thủy tinh tỷ trọng 80–100 kg/m³ bọc vải chống cháy và tôn đục lỗ, phần trung tâm là các ống đan xen (reactive insert). Hiệu quả cao nhất ở dải tần số trung và cao 500–4.000 Hz. Giảm thêm 10–15 dB(A).
Tổng hiệu quả cả 2 cấp: 25–35 dB(A), đưa mức ồn tại đầu ống xả từ ~110 dB(A) xuống còn 75–85 dB(A) — đủ để kết hợp với cách âm tường phòng máy đạt ngưỡng QCVN 26 tại ranh giới công trình.
6. Phòng Cách Âm Vs Vỏ Cách Âm (Canopy) — Khi Nào Dùng Loại Nào?
Có hai giải pháp chính để cách âm cho máy phát điện công nghiệp, và lựa chọn đúng phụ thuộc vào mức ồn ban đầu, yêu cầu giảm ồn và điều kiện lắp đặt:
| Tiêu Chí | Phòng Cách Âm | Vỏ Cách Âm (Canopy) |
|---|---|---|
| Phù hợp khi | Máy >500 kVA hoặc >70 dB cần giảm | Máy <500 kVA, mức ồn <70 dB |
| Mức giảm ồn | 40–55 dB(A) — đạt mọi khu vực | 20–30 dB(A) — đủ cho KCN, không đủ cho khu dân cư |
| Chi phí đầu tư | Cao hơn (xây dựng, vật liệu) | Thấp hơn 30–50% |
| Bảo trì máy phát | Lối đi ≥80cm quanh máy, cửa kỹ thuật riêng | Phải tháo canopy để bảo trì |
| Tản nhiệt | Hệ thống thông gió cơ học riêng bắt buộc | Hệ thống tản nhiệt tích hợp trong canopy |
| Linh hoạt di chuyển | Không di chuyển được | Di chuyển được, phù hợp công trình tạm |
Khuyến nghị thực tế của Minh Thành Power: Với máy phát điện công nghiệp từ 200 kVA trở lên đặt cố định trong công trình, phòng cách âm xây dựng kiên cố luôn là lựa chọn bền vững hơn về dài hạn. Canopy chỉ phù hợp với máy phát điện công nghiệp dự phòng công suất nhỏ, lắp đặt tạm thời hoặc máy đặt ngoài trời trong KCN không có khu dân cư lân cận.

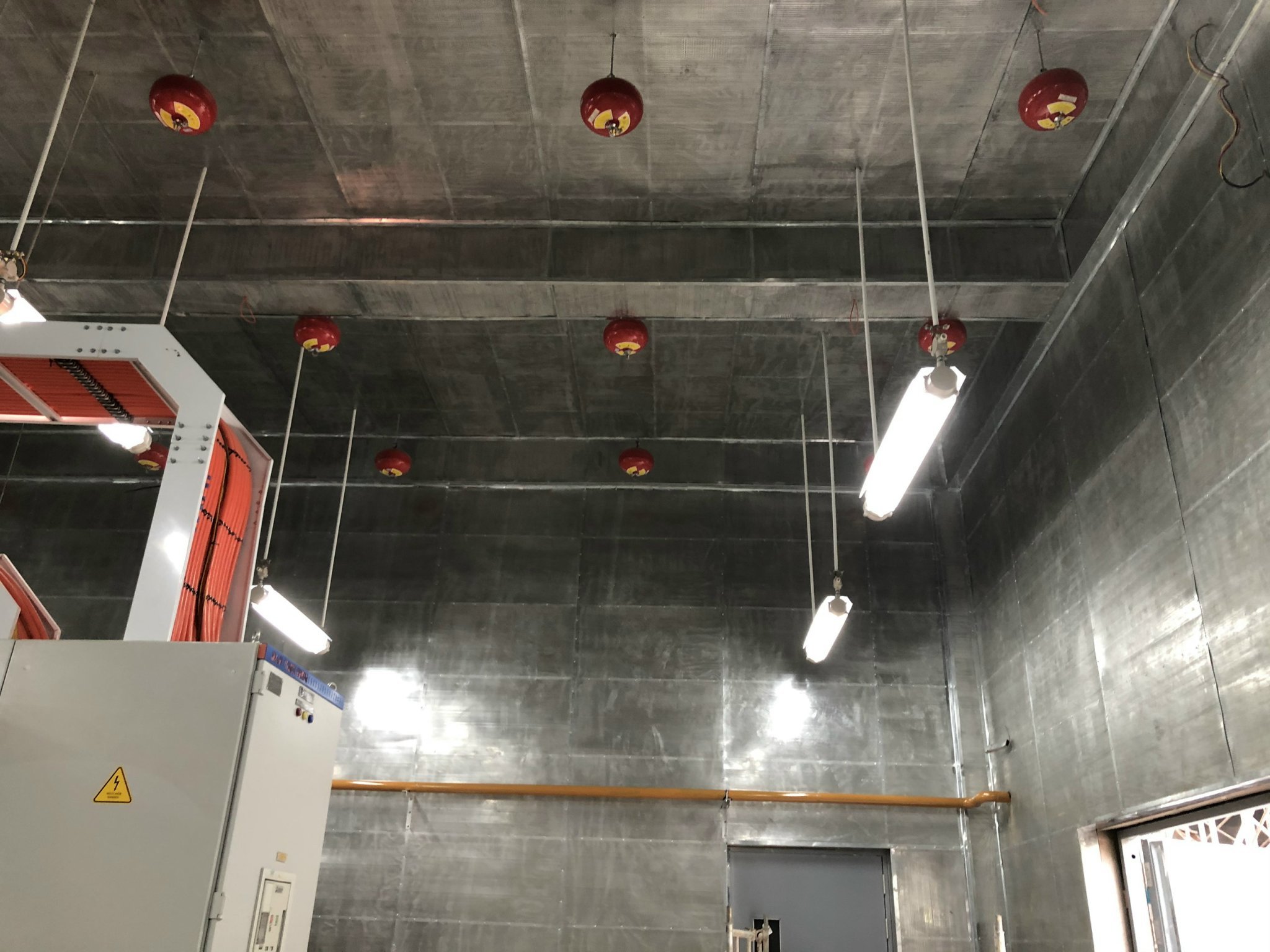

7. Quy Trình Thiết Kế & Thi Công Cách Âm Phòng Máy Tại Minh Thành Power
Minh Thành Power thực hiện cách âm phòng máy phát điện trọn gói — từ đo đạc thực tế đến bàn giao nghiệm thu:
Bước 1 — Đo mức ồn thực tế và xác định mục tiêu: Đo mức ồn của tổ máy phát điện tại các vị trí đặc trưng (1m từ thân máy, tại cửa phòng, tại ranh giới công trình). Xác định mức ồn nền khu vực. Từ đó tính toán mức giảm ồn cần thiết (insertion loss) để đạt ngưỡng QCVN 26 tại ranh giới theo từng khung giờ.
Bước 2 — Thiết kế kỹ thuật và chọn vật liệu: Thiết kế cấu tạo tường–trần–sàn và tính STC mục tiêu. Tính toán kích thước hộp tiêu âm gió vào/gió ra theo công suất máy và yêu cầu ACH. Lựa chọn bộ giảm thanh ống xả theo tần số chủ đạo của từng loại động cơ. Lập bản vẽ thi công và dự toán chi tiết.
Bước 3 — Thi công và kiểm soát chất lượng: Thi công theo đúng bản vẽ, kiểm tra từng lớp vật liệu trước khi ốp lớp tiếp theo. Đặc biệt chú ý bịt kín 100% các khe hở xuyên ống, xuyên cáp điện và khe cửa — đây là bước quyết định hiệu quả thực tế so với lý thuyết.
Bước 4 — Nghiệm thu bằng đo lường: Sau khi thi công hoàn tất, đo mức ồn thực tế tại các vị trí cam kết theo TCVN 7878:2017 (phương pháp đo tiếng ồn môi trường). Cung cấp biên bản đo đạc và so sánh với mục tiêu thiết kế. Chỉ nghiệm thu khi kết quả đạt ngưỡng QCVN 26 tại ranh giới công trình.
Để hệ thống cách âm phòng máy phát điện duy trì hiệu quả lâu dài, cần kết hợp kiểm tra định kỳ — vật liệu tiêu âm có thể bị bão hòa dầu nhớt theo thời gian, giảm hiệu quả hấp thụ âm — vào lịch bảo trì máy phát điện định kỳ hàng 6 tháng hoặc hàng năm.
8. Tại Sao Chọn Minh Thành Power Cho Dự Án Cách Âm Phòng Máy?
Thiết kế dựa trên đo lường — không ước tính kinh nghiệm: Cách âm phòng máy phát điện đạt chuẩn bắt đầu từ dữ liệu đo mức ồn thực tế, không phải từ “máy 500 kW thì dùng tường dày 200mm là đủ”. Mỗi tổ máy, mỗi vị trí lắp đặt và mỗi yêu cầu pháp lý đều cho ra bài toán thiết kế khác nhau. Minh Thành Power đo trước, thiết kế sau — không ngược lại.
Tích hợp đồng thời cách âm và thông gió: Cách âm và thông gió là hai yêu cầu mâu thuẫn nhau — cách âm tốt hơn đồng nghĩa ít lỗ hở hơn cho gió đi qua. Minh Thành Power thiết kế đồng thời cả hai hệ thống, đảm bảo phòng máy vừa đạt ngưỡng ồn pháp lý vừa không để máy phát điện công nghiệp bị quá nhiệt.
Nghiệm thu bằng số liệu đo đạc thực tế: Không có bàn giao bằng “cảm quan” — Minh Thành Power cung cấp biên bản đo mức ồn trước và sau thi công tại ranh giới công trình theo đúng phương pháp TCVN 7878:2017. Kết quả đo là bằng chứng pháp lý nếu doanh nghiệp cần đối phó với khiếu nại tiếng ồn từ bên ngoài.
🔔 Nhận tư vấn và báo giá cách âm phòng máy phát điện Kỹ sư Minh Thành Power sẵn sàng đến đo mức ồn thực tế và lập phương án thiết kế phù hợp ngân sách. 📞 1900 98 99 02 | Zalo: 028 6281 0166
Câu Hỏi Thường Gặp Về Cách Âm Phòng Máy Phát Điện
Chi phí cách âm phòng máy phát điện là bao nhiêu? Chi phí phụ thuộc vào diện tích phòng, mức giảm ồn cần thiết và vật liệu sử dụng. Phòng máy nhỏ (diện tích 20–30 m², máy 100–200 kVA, yêu cầu giảm 25–30 dB): khoảng 80–150 triệu đồng trọn gói. Phòng máy lớn (50–100 m², máy 500–1.000 kVA, yêu cầu giảm 40–45 dB): 250–600 triệu đồng. Liên hệ Minh Thành Power để đo thực tế và báo giá chính xác.
Tường phòng máy phát điện cần dày bao nhiêu để đạt chuẩn? Tường gạch đặc 220mm đơn lớp đạt khoảng STC 45 — đủ cho máy phát điện đặt xa khu dân cư ≥50m. Tường 300mm hoặc tường đôi có khoang không khí + bông khoáng đạt STC 55–60 — phù hợp công trình gần khu dân cư. Với bệnh viện hoặc trường học yêu cầu ≤45 dB(A) ban đêm, có thể cần tường STC 65+ bằng hệ tường đôi tách biệt kết cấu.
Máy phát điện nằm trong tầng hầm có cần cách âm đặc biệt hơn không? Có. Tầng hầm có lợi thế cách âm tự nhiên từ lớp đất và bê tông, nhưng âm thanh truyền qua kết cấu (structure-borne noise) lại nghiêm trọng hơn vì kết cấu tầng hầm kết nối trực tiếp với toàn bộ công trình. Bắt buộc phải có bệ máy tách biệt kết cấu và lò xo giảm chấn — ưu tiên cao hơn so với phòng máy mặt đất.
Vật liệu tiêu âm trong phòng máy cần thay thế định kỳ không? Có. Bông khoáng và foam tiêu âm trong phòng máy diesel bị thấm dầu nhớt và bụi cơ khí sau 3–5 năm — giảm hệ số NRC xuống 30–40%. Kiểm tra tình trạng vật liệu tiêu âm mỗi 2 năm và thay thế khi NRC đã giảm đáng kể là thực hành bảo trì tốt nhất, kết hợp với lịch bảo dưỡng tổng thể của phòng máy.
