HỆ THỐNG THÔNG GIÓ VÀ THOÁT KHÓI MÁY PHÁT ĐIỆN
Hệ Thống Thông Gió Và Thoát Khói Máy Phát Điện
Tiêu Chuẩn Thiết Kế, Tính Toán Kỹ Thuật & Lắp Đặt Trọn Gói 2026
Hệ thống thông gió thoát khói máy phát điện là hạng mục kỹ thuật thường bị đánh giá thấp trong quá trình thiết kế phòng máy — nhưng lại là nguyên nhân hàng đầu khiến máy phát điện giảm công suất, hỏng hóc sớm và vi phạm quy định môi trường. Động cơ diesel khi vận hành phát sinh hai nguồn nhiệt đồng thời: nhiệt bức xạ từ thân động cơ và nhiệt từ két nước làm mát thải vào không khí phòng máy. Nếu không khí nóng này không được thoát ra kịp thời và không khí tươi không được cấp vào liên tục, nhiệt độ phòng máy tăng vượt ngưỡng 45–55°C — động cơ rơi vào tình trạng overheating, tự giảm công suất bảo vệ (derating) hoặc ngắt khẩn cấp giữa ca sản xuất. Bài viết này cung cấp đầy đủ công thức tính toán lưu lượng gió theo công suất máy phát, tiêu chuẩn kỹ thuật ống khói thoát khí thải, cấu tạo hệ thống giảm thanh đạt chuẩn và các lỗi thiết kế phổ biến mà Minh Thành Power thường gặp khi khảo sát phòng máy tại các dự án ở TP.HCM và khu vực miền Nam.
🔔 Cần tư vấn thiết kế hệ thống thông gió thoát khói máy phát điện? Gọi 1900 98 99 02 — kỹ sư tính toán lưu lượng gió theo công suất thực tế, thiết kế phòng máy đạt chuẩn TCVN và PCCC, báo giá trong 24 giờ.
1. Tại Sao Hệ Thống Thông Gió Thoát Khói Máy Phát Điện Không Thể Làm Qua Loa?
Khi máy phát điện công nghiệp vận hành, chỉ khoảng 30–35% năng lượng nhiên liệu được chuyển đổi thành điện năng hữu ích. Phần còn lại thoát ra dưới dạng nhiệt — chia thành 3 đường: khí thải qua ống xả (~30%), nhiệt tỏa ra két nước làm mát (~30%) và nhiệt bức xạ từ thân động cơ và đầu phát (~5–8%). Tổng lượng nhiệt này với một máy phát điện 500 kW vào khoảng 350–400 kW nhiệt cần được xử lý liên tục trong suốt thời gian máy vận hành.
Hậu quả thực tế khi hệ thống thông gió thoát khói thiếu công suất:
- Overheating động cơ: Nhiệt độ nước làm mát vượt 95°C — hệ thống bảo vệ ngắt máy tự động. Tại các KCN miền Nam, sự cố này xảy ra thường xuyên hơn vào mùa khô khi nhiệt độ ngoài trời đã ở mức 36–38°C.
- Sụt công suất máy phát: Không khí nóng đặc hơn, chứa ít oxy hơn — động cơ đốt cháy kém hiệu quả, công suất thực giảm 5–15% so với nameplate.
- Giảm tuổi thọ thiết bị: Nhiệt độ cao tăng tốc độ lão hóa cuộn dây đầu phát, mau hỏng ắc quy khởi động và rút ngắn vòng thay dầu nhớt do dầu bị nhiệt phân nhanh hơn.
- Vi phạm môi trường: Ống khói thiết kế sai có thể xả khói đen, mùi diesel vào không gian làm việc hoặc khu dân cư lân cận — vi phạm QCVN 05:2023/BTNMT về chất lượng không khí xung quanh.
2. Công Thức Tính Lưu Lượng Gió Tươi Cho Phòng Máy Phát Điện
2.1 Công Thức Chuẩn Theo Công Suất Máy
Lưu lượng không khí tươi cần thiết để duy trì nhiệt độ phòng máy phát điện trong giới hạn an toàn được tính theo công thức kỹ thuật phổ biến nhất trong ngành:
C = 0,078 × P × ΔT⁻¹
Trong đó: C = lưu lượng không khí tươi cần thiết (m³/s), P = công suất định mức động cơ diesel (kW), ΔT = độ chênh lệch nhiệt độ cho phép giữa trong và ngoài phòng máy (°C).
Ví dụ thực tế: Máy phát điện 500 kW, nhiệt độ ngoài trời 35°C (điển hình miền Nam mùa khô), nhiệt độ phòng máy tối đa cho phép 45°C:
- ΔT = 45 – 35 = 10°C
- C = 0,078 × 500 × (1/10) = 3,9 m³/s = 234 m³/phút
Lưu lượng khí thải (exhaust air) phải lớn hơn 150% lưu lượng không khí đốt cháy của động cơ và toàn bộ nhiệt thải từ két nước. Quạt hút phải đặt ở vị trí cao nhất trong phòng, trực tiếp phía trên nguồn nhiệt — để tận dụng hiệu ứng đối lưu nhiệt tự nhiên, giảm tải cho quạt cơ khí.
2.2 Số Lần Thay Đổi Không Khí (ACH) Theo Tiêu Chuẩn
Ngoài công thức công suất, kỹ sư còn kiểm tra chéo bằng chỉ số ACH (Air Changes per Hour — số lần thay đổi toàn bộ thể tích không khí trong phòng mỗi giờ). Theo tài liệu kỹ thuật của Cummins và Caterpillar, phòng máy phát điện công nghiệp cần đạt 30–60 ACH tùy công suất và kích thước phòng. Phòng máy có thể tích 200 m³ chứa máy 500 kW cần tối thiểu 6.000–12.000 m³/giờ lưu lượng thông gió.

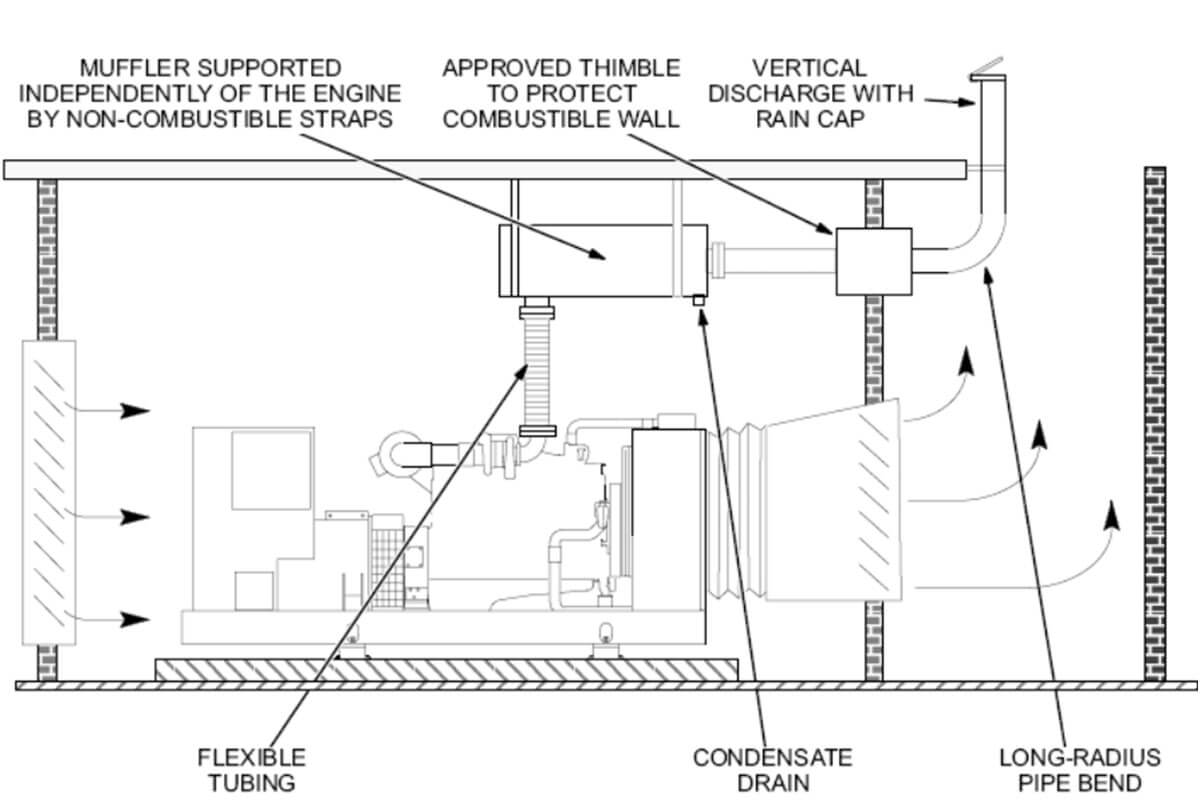

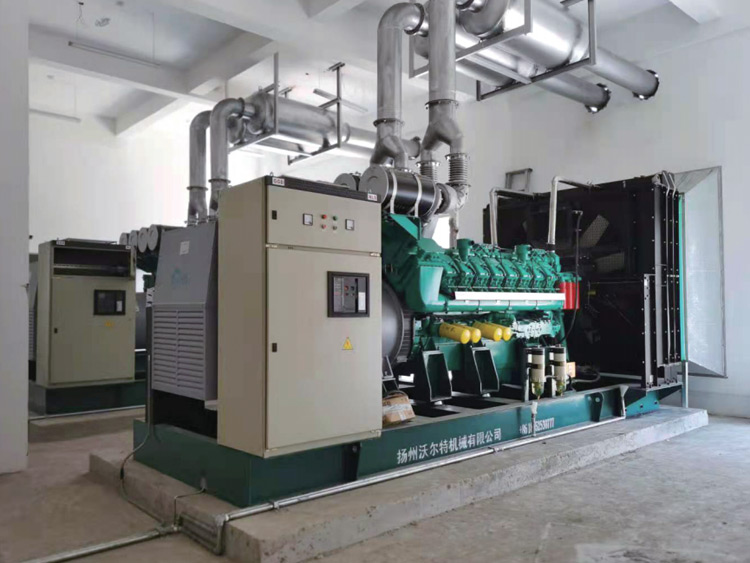

3. Cấu Tạo Hệ Thống Ống Khói Thoát Khí Thải Máy Phát Điện Đạt Chuẩn

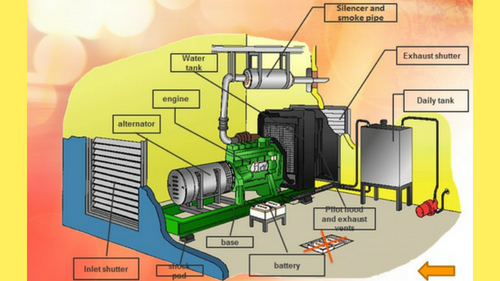

Hệ thống thoát khói không chỉ là “ống thép nối từ máy ra ngoài trời”. Một hệ thống thông gió thoát khói máy phát điện đạt chuẩn bao gồm 4 thành phần kỹ thuật phối hợp:
Bộ giảm thanh ống xả (Exhaust Silencer) — 2 cấp: Bộ giảm thanh sơ cấp (primary silencer): vỏ thép dày, bên trong nhồi bông thủy tinh tỷ trọng 80–100 kg/m³ bọc vải chống cháy và tôn đục lỗ — giảm mức ồn ống xả xuống 15–20 dB(A). Bộ giảm thanh thứ cấp (secondary silencer): bên trong có cấu trúc ống đan xen (reactive type) — giảm thêm 10–15 dB(A), đưa tổng mức ồn tại đầu ống xả về dưới 75 dB(A) theo tiêu chuẩn công nghiệp.
Ống dẫn khói (Exhaust Duct): Tiêu chuẩn kỹ thuật: ống thép mạ kẽm dày tối thiểu 2mm, bọc cách nhiệt bông thủy tinh tỷ trọng 80–100 kg/m³ dày 50–100mm, phủ ngoài bằng inox 304 hoặc tôn nhôm. Mục đích cách nhiệt kép: ngăn nhiệt ống khói (600–650°C) bức xạ vào không khí phòng máy và ngăn ngưng tụ dầu bám thành ống khi nguội.
Khớp nối mềm chống rung (Flexible Expansion Joint): Bắt buộc lắp tại điểm nối giữa cổ xả động cơ và ống dẫn khói — hấp thụ rung động từ động cơ và bù trừ giãn nở nhiệt của ống (ống thép dài 10m giãn ra ~7mm khi nhiệt độ tăng từ 25°C lên 600°C). Thiếu khớp mềm dẫn đến nứt mối hàn ống khói sau 6–12 tháng vận hành — sự cố phổ biến tại nhiều phòng máy thiết kế không đúng kỹ thuật.
Chụp xả khói chống mưa (Rain Cap / Exhaust Cowl): Đặt tại đầu thoát ống khói ra ngoài trời, ngăn nước mưa hoặc gió ngược chiều đẩy khói trở lại phòng máy. Vị trí đầu thoát phải cao hơn mái nhà ít nhất 500mm và cách cửa sổ/cửa hút gió tươi của công trình lân cận tối thiểu 3–5 m theo phương ngang.
4. Hệ Thống Cửa Chớp Gió Vào/Ra Và Quạt Hút Cơ Khí

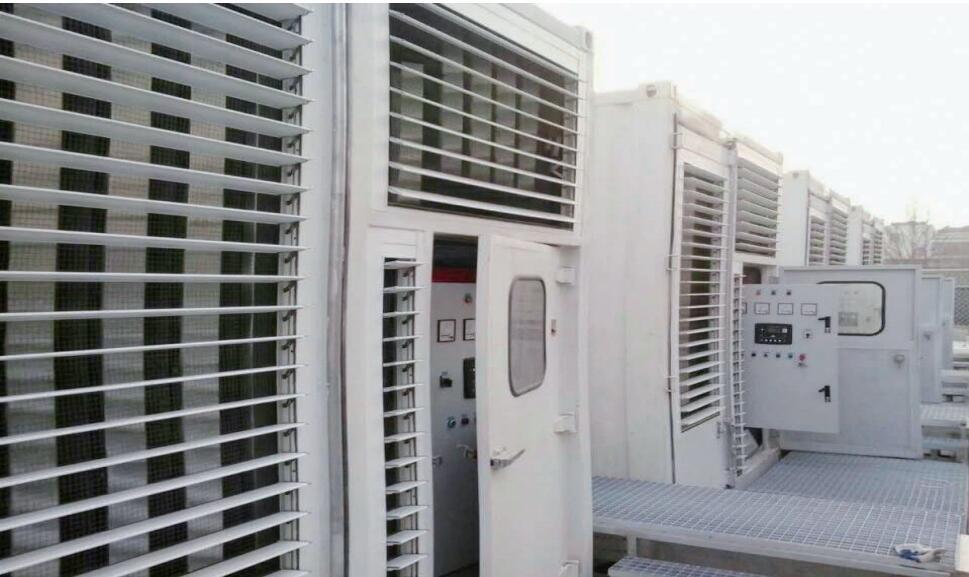

4.1 Cửa Chớp Louver — Kích Thước Theo Tiêu Chuẩn
Cửa chớp gió vào (supply louver) và gió ra (exhaust louver) được chế tạo từ thép mạ sơn tĩnh điện, có lưới inox chống chuột và côn trùng. Kích thước tiêu chuẩn theo kinh nghiệm thực tế:
- Louver hút gió tươi vào: Diện tích bằng 1,3–1,5 lần diện tích mặt két nước của máy phát — đảm bảo đủ gió tươi bổ sung sau khi két nước hấp thụ.
- Louver xả gió nóng ra: Diện tích bằng 1,1–1,3 lần diện tích mặt két nước — nhỏ hơn louver vào để duy trì phòng máy ở áp suất dương nhẹ, ngăn khói và bụi từ bên ngoài xâm nhập ngược vào.
Vị trí bố trí: louver hút gió đặt thấp (gần sàn hoặc 1/3 chiều cao tường), louver xả đặt cao (2/3 chiều cao tường trở lên hoặc trên mái) — tận dụng tối đa đối lưu nhiệt tự nhiên, giảm điện năng quạt cơ khí.
4.2 Quạt Hút Cơ Khí — Khi Nào Bắt Buộc?
Phòng máy trên mặt đất với cửa louver kích thước đúng tiêu chuẩn: thông gió tự nhiên kết hợp quạt két nước của máy phát thường đủ. Phòng máy trong tầng hầm hoặc tầng kỹ thuật không có mặt ngoài trực tiếp: bắt buộc phải có quạt hút cơ khí đẩy khí nóng ra theo đường ống và cấp gió tươi từ bên ngoài vào theo đường ống riêng. Kích thước quạt được tính theo ACH yêu cầu và tổng trở lực đường ống — phải tính bằng phần mềm kỹ thuật, không ước tính kinh nghiệm.
5. Các Lỗi Thiết Kế Phổ Biến Và Cách Khắc Phục
Qua nhiều dự án khảo sát và cải tạo phòng máy tại TP.HCM và các KCN miền Nam, kỹ sư Minh Thành Power thường gặp 4 lỗi tái diễn:
Lỗi 1 — Hai quạt thông gió cùng bố trí phía trên trần phòng: Không khí tươi được cấp vào từ phía trên rồi bị hút ra ngay lập tức từ phía trên — luồng gió không đi qua thân động cơ và két nước ở giữa phòng, nhiệt không được mang ra ngoài. Khắc phục: cấp gió tươi từ thấp, hút gió nóng từ cao.
Lỗi 2 — Ống khói không bọc cách nhiệt trong phòng máy: Ống khói 600°C hở hoàn toàn trong phòng bức xạ nhiệt trực tiếp vào không khí — nhiệt độ phòng tăng thêm 8–12°C so với khi bọc cách nhiệt đúng chuẩn. Khắc phục: bọc bông thủy tinh 50–100mm toàn bộ đoạn ống trong phòng máy.
Lỗi 3 — Thiếu khớp nối mềm giữa động cơ và ống khói: Rung động từ động cơ truyền thẳng vào ống khói — nứt mối hàn, xì khói trong phòng sau 6–18 tháng. Lắp khớp mềm inox ngay tại cổ xả động cơ là giải pháp tiêu chuẩn không thể bỏ qua.
Lỗi 4 — Đầu ống khói đặt quá gần cửa hút gió tươi: Khói thải vòng lại theo luồng gió vào phòng máy — ô nhiễm không khí buồng đốt, tăng nồng độ CO₂, giảm hiệu suất cháy động cơ. Khoảng cách tối thiểu giữa đầu xả khói và cửa hút gió là 5 m theo phương ngang theo hướng dẫn của Cummins và Caterpillar.
Thiếu một trong các yếu tố kỹ thuật trên đồng nghĩa với việc hệ thống thông gió thoát khói máy phát điện không đảm bảo an toàn vận hành lâu dài — dù máy phát điện công nghiệp được chọn đúng thương hiệu và đúng công suất.
6. Quy Trình Thiết Kế & Thi Công Hệ Thống Thông Gió Thoát Khói Máy Phát Điện Tại Minh Thành Power
Minh Thành Power thực hiện thiết kế và thi công hệ thống thông gió thoát khói máy phát điện trọn gói — không tách rời khỏi dự án lắp đặt máy phát:
Bước 1 — Khảo sát & Tính toán kỹ thuật: Đo kích thước phòng máy, xác định vị trí đặt máy, hướng gió ưu tiên, ràng buộc kiến trúc. Tính lưu lượng gió theo công thức C = 0,078PT, kiểm tra chéo ACH, xác định kích thước quạt và louver.
Bước 2 — Thiết kế bản vẽ thi công: Vẽ sơ đồ đường gió (airflow diagram), vị trí louver, tuyến ống khói, vị trí giảm thanh, khớp mềm và chụp xả. Tính trở lực đường ống để chọn quạt đúng cột áp — không thừa gây ồn, không thiếu gây nóng máy.
Bước 3 — Thi công và nghiệm thu: Lắp đặt theo bản vẽ đã duyệt, tuân thủ TCVN 13581:2023 về lắp đặt đường ống thông gió và PCCC. Sau khi lắp xong, đo nhiệt độ phòng máy ở tải 75% và 100% để xác nhận ΔT ≤ 10°C so với nhiệt độ ngoài trời.
Để hệ thống thông gió thoát khói máy phát điện duy trì hiệu quả lâu dài, cần tích hợp kiểm tra định kỳ vào lịch bảo trì máy phát điện định kỳ — vệ sinh louver, kiểm tra khớp mềm, đo nhiệt độ phòng máy và kiểm tra không bị tắc nghẽn ống khói.
Câu Hỏi Thường Gặp Về Hệ Thống Thông Gió Thoát Khói Máy Phát Điện
Nhiệt độ phòng máy phát điện tối đa cho phép là bao nhiêu? Theo hướng dẫn kỹ thuật của các nhà sản xuất động cơ (Cummins, Perkins, Doosan) và tiêu chuẩn ISO 8528-1, nhiệt độ không khí đầu vào động cơ (intake air temperature) không được vượt quá 40–45°C. Trong điều kiện khí hậu miền Nam (ngoài trời 35–38°C mùa khô), nhiệt độ phòng máy cho phép cao nhất là 45–50°C — tức ΔT không quá 10°C so với ngoài trời.
Ống khói máy phát điện cần dài tối thiểu bao nhiêu? Không có quy định chiều dài tối thiểu cố định — quan trọng là đầu thoát ống khói phải nhô cao hơn mái nhà ít nhất 500mm, cách cửa sổ và cửa hút gió tươi tối thiểu 5 m theo phương ngang. Với phòng máy tầng hầm, chiều dài ống khói có thể lên đến 15–30 m — phải tính trở lực đường ống và chọn bộ giảm thanh phù hợp để đảm bảo áp suất xả đủ thông.
Có cần xin phép PCCC khi xây phòng máy phát điện không? Có. Theo QCVN 06:2022/BXD về an toàn cháy, phòng chứa máy phát điện diesel là khu vực nguy hiểm cháy nổ cấp B — bắt buộc phải có hệ thống phát hiện cháy, bình chữa cháy, cửa chống cháy EI60 và hệ thống thông gió sự cố theo TCVN 5687:2024. Minh Thành Power hỗ trợ hoàn thiện hồ sơ PCCC theo yêu cầu của cơ quan có thẩm quyền trong phạm vi hợp đồng.
Tủ ATS và tủ điều khiển có đặt cùng phòng máy phát điện không? Không nên. Nhiệt độ cao và rung động trong phòng máy ảnh hưởng đến tuổi thọ thiết bị điện tử của tủ ATS máy phát điện. Thực hành tốt nhất là bố trí tủ ATS trong phòng kỹ thuật điện liền kề — thông nhau qua ống chờ cáp, cách biệt về nhiệt và rung động.
