TỦ ATS MÁY PHÁT ĐIỆN
Tủ ATS Máy Phát Điện
Chức Năng, Phân Loại Open/Closed Transition & Báo Giá Lắp Đặt 2026
Tủ ATS máy phát điện (Automatic Transfer Switch — Tủ chuyển nguồn tự động) là thiết bị then chốt kết nối điện lưới và máy phát điện thành một hệ thống dự phòng hoàn chỉnh. Không có tủ ATS, máy phát điện dù mạnh đến đâu cũng chỉ là thiết bị thủ công — người vận hành phải tự tay ngắt lưới, khởi động máy và đóng nguồn dự phòng mỗi khi mất điện. Với tủ ATS, toàn bộ quy trình này diễn ra tự động trong vòng 5–30 giây, không cần nhân sự can thiệp dù là 2 giờ sáng hay ngày nghỉ lễ.
🔔 Cần tư vấn thiết kế tủ ATS máy phát điện? Gọi 1900 98 99 02 — kỹ sư tính toán dòng định mức, chọn đúng kiểu chuyển nguồn theo tải, báo giá trong 24 giờ.
1. Tủ ATS Máy Phát Điện Hoạt Động Như Thế Nào?
Tủ ATS máy phát điện vận hành theo một chu trình khép kín gồm 5 giai đoạn liên tiếp, được thực thi hoàn toàn tự động bởi bộ điều khiển ATS Controller (thường là module DSE, Comap InteliATS hoặc Lovato Electric):
Giai đoạn 1 — Giám sát liên tục: Bộ điều khiển đo điện áp, tần số và thứ tự pha của điện lưới hàng trăm lần mỗi giây. Ngưỡng phát hiện sự cố tiêu chuẩn: điện áp sụt xuống dưới 85% điện áp định mức, tần số lệch quá ±2 Hz, mất một hoặc nhiều pha, hoặc thứ tự pha sai.
Giai đoạn 2 — Phát hiện sự cố và kích hoạt: Khi lưới điện vượt ngưỡng báo lỗi liên tục trong thời gian trễ thiết lập (thường 1–3 giây — để lọc bỏ các sụt áp nhất thời không đáng kể), bộ điều khiển phát tín hiệu Remote Start đến bảng điều khiển máy phát điện.
Giai đoạn 3 — Chờ máy phát ổn định: Máy phát điện khởi động và cần thời gian để đạt tốc độ định mức và điện áp ổn định — thường 8–15 giây với máy phát công nghiệp hiện đại. Tủ ATS không chuyển nguồn khi máy chưa đạt ngưỡng điện áp và tần số yêu cầu.
Giai đoạn 4 — Chuyển tải sang máy phát: Sau khi máy phát ổn định, tủ ATS thực hiện thao tác chuyển mạch — ngắt nguồn lưới và đóng nguồn máy phát vào hệ thống tải. Tổng thời gian từ khi mất lưới đến khi tải có điện từ máy phát điển hình là 10–20 giây.
Giai đoạn 5 — Phục hồi về lưới và làm mát máy phát: Khi lưới điện phục hồi và ổn định trong 2–5 phút (thời gian xác minh tránh chuyển ngược quá sớm), tủ ATS chuyển tải về lưới, sau đó cho máy phát chạy không tải 180 giây (3 phút) để làm mát động cơ trước khi tắt hẳn — quy trình bảo vệ tuổi thọ động cơ bắt buộc theo khuyến nghị của tất cả nhà sản xuất.
Đây cũng là lý do tủ ATS máy phát điện đạt chuẩn IEC 60947-6-1:2021 luôn có chức năng giám sát đa thông số — không chỉ đơn giản là “có điện hay không có điện”.
2. Hai Kiểu Chuyển Nguồn Của Tủ ATS Máy Phát Điện

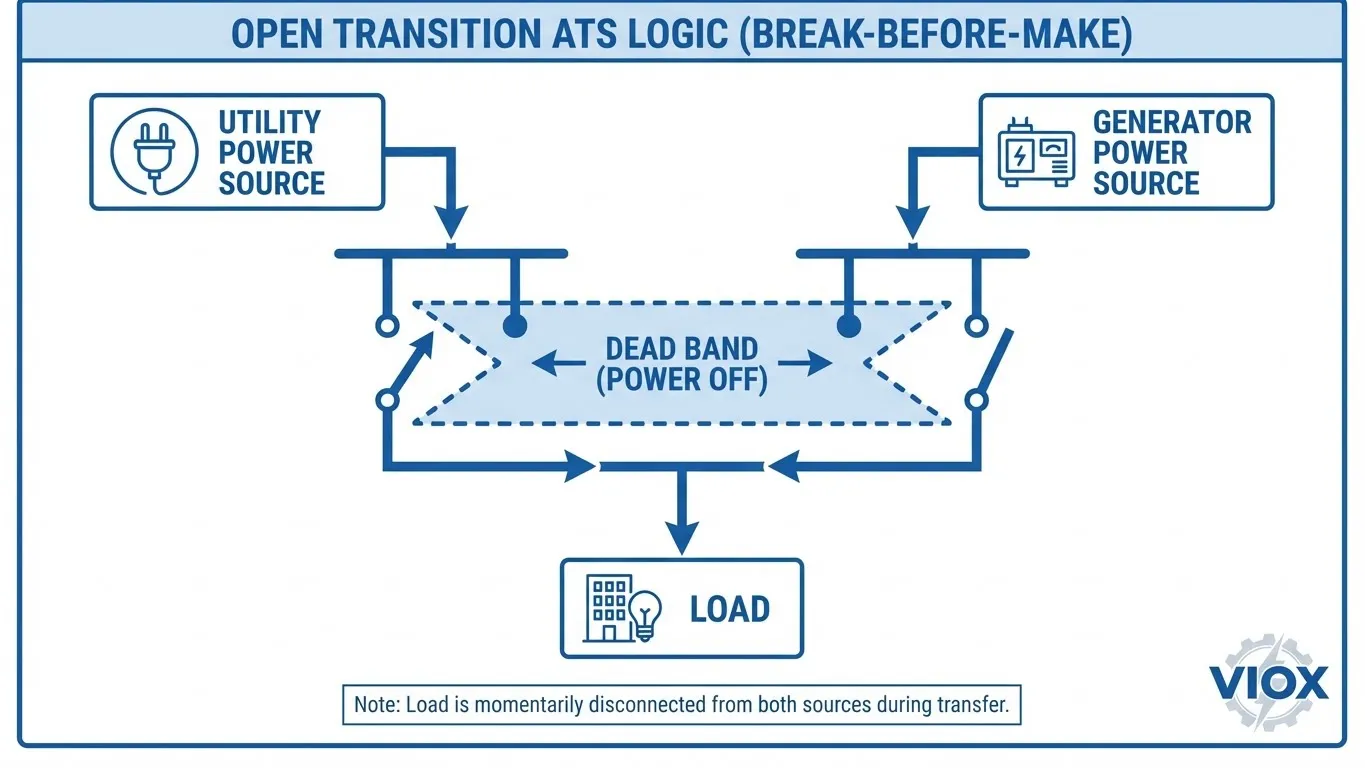

2.1 Open Transition (Ngắt Trước – Đóng Sau)
Đây là kiểu chuyển nguồn phổ biến nhất trong các tủ ATS máy phát điện tại Việt Nam. Nguyên tắc hoạt động: ngắt hoàn toàn nguồn cũ trước, sau đó mới đóng nguồn mới — giữa hai thao tác tồn tại một khoảng gián đoạn ngắn (~100–200 ms). Ưu điểm: thiết kế đơn giản, chi phí thấp hơn, không bao giờ cho phép hai nguồn kết nối đồng thời — loại bỏ hoàn toàn rủi ro ngắn mạch nguồn-nguồn.
Open Transition phù hợp với hầu hết ứng dụng công nghiệp và thương mại — nhà máy, tòa nhà văn phòng, khu dân cư — nơi khoảng gián đoạn 100–200 ms không gây hậu quả nghiêm trọng. Kết hợp UPS cho các thiết bị nhạy cảm trong hệ thống Open Transition là giải pháp tối ưu chi phí.
2.2 Closed Transition (Đóng Trước – Ngắt Sau)
Closed Transition (còn gọi Make-Before-Break) thực hiện ngược lại: đóng nguồn mới trước khi ngắt nguồn cũ — hai nguồn được kết nối song song trong thời gian cực ngắn (~100 ms) trước khi nguồn cũ bị ngắt. Kết quả: chuyển nguồn hoàn toàn không gián đoạn (0 ms) — tải không nhận ra bất kỳ sự thay đổi nào.
Tủ ATS Closed Transition bắt buộc áp dụng với: data center Tier 3/4, phòng mổ bệnh viện, hệ thống điều khiển công nghiệp PLC/SCADA không thể cho phép khởi động lại. Yêu cầu kỹ thuật khắt khe hơn: hai nguồn phải được đồng bộ pha trước khi đóng song song — bộ điều khiển ATS phải có chức năng kiểm tra điều kiện pha tương tự nguyên lý tủ hòa đồng bộ máy phát điện.

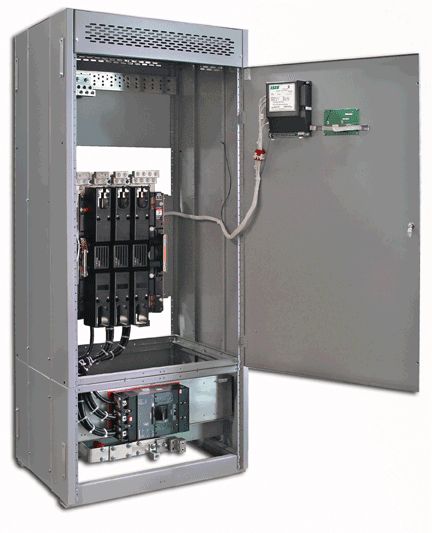

3. Cấu Tạo Tủ ATS Máy Phát Điện Đạt Chuẩn IEC 61439
Một tủ ATS máy phát điện chất lượng được chế tạo theo tiêu chuẩn IEC 61439-1&2 về tủ điện hạ áp, với các thành phần chính sau:
- Vỏ tủ thép tấm mạ kẽm dày 1,5–2 mm, sơn tĩnh điện hai lớp, cấp bảo vệ IP43–IP55 tùy môi trường lắp đặt.
- Thiết bị chuyển mạch chính là MCCB (dưới 1.600A) hoặc ACB (trên 1.600A) của ABB, Schneider hoặc LS — đây là trái tim của tủ ATS, phải đảm bảo khả năng đóng cắt đáng tin cậy hàng nghìn lần trong suốt vòng đời.
- Bộ điều khiển ATS Controller (DSE7320, Comap InteliATS NTC, Lovato RGK800…) thực hiện toàn bộ logic giám sát, phát hiện sự cố và điều khiển chuyển mạch theo chu trình 5 giai đoạn đã trình bày ở trên — đây là não bộ của hệ thống.
- Đồng hồ đo đa năng hiển thị điện áp 3 pha, tần số, dòng điện và trạng thái từng nguồn trực tiếp trên mặt tủ, đồng thời hỗ trợ giao tiếp Modbus TCP/RS485 để tích hợp vào hệ thống BMS/SCADA.
- Thanh cái đồng (busbar) được chọn theo dòng định mức tủ với mật độ dòng tiêu chuẩn 1,5–2 A/mm² để tránh phát nhiệt quá mức trong điều kiện vận hành dài hạn.
4. Bảng Thông Số Tủ ATS Máy Phát Điện Theo Công Suất
Minh Thành Power thiết kế và cung cấp tủ ATS máy phát điện từ 63A đến 4.000A, đáp ứng toàn bộ dải công suất máy phát điện công nghiệp thông dụng tại Việt Nam:
Thông số kỹ thuật
| Mã tủ ATS | Công suất (dựa trên 400V 50HZ) |
Công tắc điện | Bảng điều khiển | Loại |
|---|---|---|---|---|
| YAT40 | P≤20KW | SKX2 40/4P | HAT260 | Loại tường 700mm*450*350 |
| YAT63 | 20KW | SKX2 63/4P | HAT260 | Loại tường 700mm*450*350 |
| YAT80 | 32KW | SKX2 80/4P | HAT260 | Loại tường 700mm*450*350 |
| YAT100 | 40KW | SKX2 100/4P | HAT260 | Loại tường 700mm*450*350 |
| YAT125 | 50KW | SKX2 125/4P | HAT260 | Loại tường 700mm*450*350 |
| YAT160 | 62KW | SKX2 160/4P | HAT260 | Loại tường 700mm*450*350 |
| YAT250 | 80KW | SKX2 250/4P | HAT260 | Loại đứng 650mm*500*1300 |
| YAT400 | 125KW | SKX2 400/4P | HAT260 | Loại đứng 650mm*500*1300 |
| YAT630 | 290KW | SKX2 630/4P | HAT260 | Loại đứng 650mm*500*1300 |
| YAT800 | 315KW | SKX2 800/4P | HAT260 | Loại đứng 800mm*800*1700 |
| YAT1000 | 400KW | SKX2 1000/4P | HAT260 | Loại đứng 800mm*800*1700 |
| YAT1250 | 500KW | SKX2 1250/4P | HAT260 | Loại đứng 800mm*800*1700 |
| YAT1600 | 625KW | SKX2 1600/4P | HAT600 | Loại đứng 800mm*800*1700 |
| YAT2000 | 800KW | SKX2 2000/4P | HAT600 | Loại đứng 800mm*800*1800 |
| YAT2500 | 1000KW | SKX2 2500/4P | HAT600 | Loại đứng 800mm*800*1800 |
Thiết bị đóng cắt: ABB hoặc Schneider chính hãng. Bảng trên là cấu hình tiêu chuẩn — tủ ATS được thiết kế riêng theo sơ đồ tải thực tế của từng công trình.
5. Tại Sao Chọn Minh Thành Power Cho Dự Án Tủ ATS Máy Phát Điện?
Thiết kế đúng dòng định mức — không chọn thiếu gây quá tải: Minh Thành Power luôn tính toán dòng định mức tủ ATS bằng 125% dòng tải tính toán theo IEC 60947-6-1 — đảm bảo tủ không bị phát nhiệt quá mức khi tải đỉnh kéo dài.
Tích hợp kiểm tra thứ tự pha và bảo vệ đa thông số: Bộ điều khiển giám sát đầy đủ điện áp 3 pha độc lập, tần số, thứ tự pha và mất pha đơn lẻ — bắt buộc với phụ tải có động cơ 3 pha, nơi mất một pha hoặc đảo thứ tự pha gây hỏng động cơ ngay lập tức.
Hỗ trợ kỹ thuật 24/7 và tích hợp bảo trì định kỳ: Minh Thành Power tích hợp kiểm tra tủ ATS vào lịch bảo trì máy phát điện định kỳ — test chuyển nguồn tự động, kiểm tra tiếp điểm MCCB/ACB và cập nhật thông số bộ điều khiển.
🔔 Nhận tư vấn và báo giá tủ ATS máy phát điện Gửi công suất máy phát và sơ đồ tải qua Zalo 028 6281 0166 — kỹ sư phản hồi phương án và báo giá trong 24 giờ.
Câu Hỏi Thường Gặp Về Tủ ATS Máy Phát Điện
Tủ ATS máy phát điện giá bao nhiêu? Tủ ATS 100–200A (máy phát 45–90 kW): 15–35 triệu đồng. Tủ ATS 400–630A (máy 90–255 kW): 40–90 triệu. Tủ ATS 1.000–1.600A (máy 255–640 kW): 100–200 triệu. Tủ ATS từ 2.500A trở lên: báo giá theo dự án. Liên hệ Minh Thành Power 1900 98 99 02 để nhận báo giá chính xác kèm bản vẽ thiết kế.
Tủ ATS Open Transition hay Closed Transition phù hợp hơn cho nhà máy sản xuất? Phần lớn nhà máy sản xuất dùng Open Transition là đủ — khoảng gián đoạn ~100–200 ms không ảnh hưởng đến dây chuyền. Nhà máy có PLC hoặc robot điều khiển liên tục không thể ngắt điện dù 1 giây nên dùng Closed Transition kết hợp UPS cho tủ điều khiển. Kỹ sư Minh Thành Power sẽ phân tích danh sách tải trước khi khuyến nghị kiểu chuyển nguồn.
Tủ ATS có thể đặt trong cùng phòng với máy phát điện không? Không nên. Nhiệt độ cao và rung động trong phòng máy rút ngắn tuổi thọ bộ điều khiển điện tử và tiếp điểm thiết bị đóng cắt. Thực hành tốt nhất: đặt tủ ATS trong phòng kỹ thuật điện liền kề, kết nối với máy phát qua cáp và ống luồn chuyên dụng.
Tủ ATS cần bảo trì định kỳ không? Có. Định kỳ 6 tháng/lần: test chuyển nguồn tự động (mô phỏng mất điện lưới), kiểm tra lực kẹp đầu cáp, vệ sinh tiếp điểm MCCB/ACB, kiểm tra thông số bộ điều khiển và thử lại ngưỡng cảnh báo. Tủ ATS không được test định kỳ có thể không hoạt động đúng khi sự cố thật xảy ra.
